1.1 Definisi & Fungsi Utama

Sekering adalah perangkat pengaman listrik penting yang dirancang untuk memberikan perlindungan arus lebih dengan memutus sirkuit listrik ketika arus berlebih mengalir melaluinya. Fungsi sekering yang mendasar bergantung pada mekanisme peleburan yang terkontrol di mana elemen logam, biasanya terbuat dari paduan perak, tembaga, atau seng, meleleh dan menciptakan celah busur ketika terkena tingkat arus yang melampaui kapasitas pengenalnya. Gangguan terkendali ini mencegah kerusakan pada peralatan listrik, perkabelan, dan menghilangkan bahaya kebakaran pada sistem kelistrikan.

Fungsi utamanya meliputi:

Perlindungan arus lebih:Mencegah konduktor dan komponen menjadi terlalu panas atau terbakar.

Dukungan mekanis:Sekering harus terpasang dengan aman di dalam dudukan atau soket dengan tetap menjaga resistansi kontak rendah.

Kemudahan servis:Berbedajenis sekeringdirancang untuk memudahkan penggantian atau pemeliharaan lapangan.

Varian utama meliputiblok sekering, klip sekering, Danpemegang kartrid, masing-masing dioptimalkan untuk kasus penggunaan yang berbeda.

1.2 Lokasi Penggunaan Fuse Holder (Foto Industri)

Berbagai industri mengandalkan sekering untuk memastikan keamanan dan keandalan:

Elektronik konsumen:Kartrid kecil dan sekering-yang dipasang pada PCB di laptop, TV, dan peralatan.

Otomotif:Sekering bilah dan dudukan inline melindungi rangkaian kabel 12V/48V, paket baterai EV, dan konverter DC-DC.

Pengendalian industri:Sekering silinder dan penahan rel DIN di pusat kendali motor dan switchgear.

Jaringan tegangan tinggi:Sekering badan berbentuk baut atau persegi-untuk transformator dan distribusi utilitas.





2.1 Sekering Tegangan Rendah vs Tegangan Tinggi

Perbedaan mendasar antara jenis sekering tegangan rendah dan sekering tegangan tinggi terletak pada konstruksi, bahan, dan lingkungan pengoperasian yang dimaksudkan. Sekering tegangan rendah biasanya beroperasi dalam sistem dengan tegangan hingga 1000V AC atau 1500V DC, yang mencakup aplikasi perumahan, komersial, dan industri ringan. Inijenis sekeringbiasanya ditemukan di panel distribusi, pusat kendali motor, dan sirkuit proteksi peralatan di mana arus dan tegangan gangguan sedang diperkirakan terjadi.

Sebaliknya, sekering tegangan tinggi dirancang untuk sistem kelistrikan melebihi 1000V AC, seringkali berkisar antara 3kV hingga 38kV dalam aplikasi tegangan menengah dan lebih dari 38kV dalam sistem transmisi tegangan tinggi. Konstruksi jenis sekering tegangan tinggi menggunakan media pemadaman busur khusus, seperti pasir silika atau gas khusus, untuk secara efektif memutus arus gangguan berenergi tinggi. Sekering ini memiliki rumah keramik atau komposit kokoh yang dirancang untuk menahan tekanan mekanis yang dihasilkan selama gangguan gangguan dan memberikan jarak listrik yang memadai untuk pengoperasian tegangan tinggi.

Lingkungan aplikasi untuk kategori sekering ini berbeda secara signifikan. Sekering tegangan rendah melindungi peralatan seperti motor, trafo, sirkuit penerangan, dan beban elektronik di gedung dan fasilitas industri. Sekering tegangan tinggi terutama digunakan dalam sistem transmisi dan distribusi daya, melindungi transformator, switchgear, dan saluran udara di mana arus gangguan dapat mencapai puluhan ribu ampere dan memerlukan kemampuan interupsi khusus.



2.2 Sekering AC vs DC

Perbedaan antara jenis sekering AC dan sekering DC berasal dari perbedaan mendasar dalam perilaku arus dan karakteristik busur. Arus bolak-balik secara alami melintasi nol dua kali per siklus (biasanya 120 kali per detik dalam sistem 60Hz), sehingga menghasilkan titik kepunahan busur alami. Fenomena zero-crossing ini memungkinkan sekering AC lebih mudah memutus arus gangguan, karena busur listrik padam secara alami ketika arus mendekati nol.

Sekering DC menghadapi tantangan yang jauh lebih besar karena arus searah mempertahankan polaritas dan besaran yang konstan, sehingga tidak ada-titik persilangan alami yang menyebabkan pemadaman busur listrik. Akibatnya, jenis sekering DC memerlukan kemampuan pemadaman busur yang ditingkatkan, termasuk pengisi khusus, jalur busur yang lebih panjang, dan fitur ledakan magnet yang lebih kuat untuk memadamkan busur secara paksa. Sifat arus DC yang kontinu berarti bahwa sekali busur terbentuk, ia cenderung mempertahankan dirinya sendiri, sehingga memerlukan mekanisme interupsi yang lebih agresif.

Pilihan di antara inijenis sekeringsangat bergantung pada karakteristik sistem tenaga listrik. Sekering AC cocok untuk sistem distribusi listrik tradisional, penggerak motor, dan sebagian besar peralatan industri. Sekering DC sangat penting untuk sistem baterai, instalasi fotovoltaik surya, kendaraan listrik, dan penggerak motor DC di mana tidak adanya perlintasan nol-arus alami memerlukan kemampuan interupsi khusus. Sekering DC modern sering kali menggabungkan fitur ledakan magnetik dan ruang busur yang diperluas untuk secara efektif memutus arus gangguan DC.





Peringkat Listrik untuk Diambil

Saat mengklasifikasikanjenis sekering, insinyur harus mencatat peringkat kelistrikan terlebih dahulu:

Nilai saat ini (Masuk):Arus kontinu yang dapat dibawa oleh sekering tanpa meleleh.

Tegangan terukur:Membedakansekering tegangan rendah(hingga 1.000V) darisekering tegangan tinggi(di atas 1.000V).

Calon arus hubung singkat-(Isc):Arus kesalahan maksimum yang dapat dihasilkan sistem. Sekeringmengganggu peringkatharus lebih besar atau sama dengan nilai ini.

Waktu-kurva saat ini:Menentukan kecepatan respons sekering; ditautkan ke I²t (energi yang dibiarkan lewat).



Faktor Mekanik & Lingkungan

Sekering berbeda tidak hanya dalam peringkat kelistrikannya tetapi juga dalam ketahanan fisiknya. Parameternya meliputi:

Jenis pemasangan: PCB, pemasangan panel, inline, rel DIN, atau sambungan baut.

Resistansi kontak: Nilai rendah mengurangi timbulnya panas di terminal.

Kenaikan suhu: Panas yang berlebihan memperpendek umur sekering dan mempengaruhi akurasi.

Peringkat IP: Menentukan ketahanan terhadap debu dan air untuk penggunaan di luar ruangan atau otomotif.



Kepatuhan & Standar yang Harus Anda Sesuaikan

Setiap kategori sekering terkait dengan standar internasional:

UL 248:Meliputi klasifikasi sekering di Amerika Utara.

IEC 60269:Standar global untuk sekering-tegangan rendah.

UL 4248:Mengatur pemegang sekering, memastikan pemasangan yang aman.

ISO 8820:Persyaratan sekering otomotif.

Kegagalan dalam mencocokkan jenis sekering dengan sertifikasi yang tepat dapat membatalkan kepatuhan dan membuat sistem berisiko.





Sekering 3.1 NH (Kapasitas Pemutusan Tinggi Tegangan Rendah)

Sekering NH(dari bahasa Jerman "Niederspannungs-Hochleistungs") adalah perangkat bertegangan rendah-dengan kapasitas putus tinggi. Mereka dirancang untuk papan distribusi, pusat kendali motor, dan beban industri berat. Dengan kapasitas pemutusan hingga 120kA, sekering NH melindungi terhadap korsleting parah di jaringan-tegangan rendah.

Kelas tegangan: Biasanya hingga 690V AC.

Aplikasi: Switchgear industri, distribusi daya, perlindungan cadangan untuk pemutus sirkuit.

Keuntungan: Kapasitas putus tinggi, dimensi standar.

Jenis sekering NH berasal dari Jerman dan mewakili kategori signifikan sekering berkapasitas pemutusan tinggi yang dirancang untuk aplikasi industri bertegangan rendah. Sebutan "NH" adalah singkatan dari "Niederspannung Hochleistung" (Performa Tinggi Tegangan Rendah), yang mencerminkan kemampuannya untuk memutus arus gangguan yang sangat tinggi dengan tetap mempertahankan dimensi yang kompak. Inijenis sekeringdicirikan oleh sistem kontak bilah pisaunya yang khas-dan konstruksi bodi keramik yang kuat, sehingga memungkinkannya mencapai peringkat interupsi melebihi 100kA dalam beberapa konfigurasi.

Konstruksi sekering NH menggabungkan beberapa elemen desain utama yang berkontribusi terhadap kinerja sekering berkapasitas putus yang tinggi. Wadah keramik memberikan kekuatan mekanik dan stabilitas termal yang sangat baik, sedangkan kontak-bilah pisau memastikan sambungan listrik yang andal dan memudahkan penggantian. Konstruksi internal dilengkapi beberapa elemen sekering paralel yang dikelilingi oleh isian pasir kuarsa, yang berfungsi sebagai media pemadaman busur dan memberikan dukungan mekanis selama gangguan gangguan.

Sekering NH banyak digunakan di pusat kendali motor industri, sistem distribusi daya, dan perlindungan peralatan di mana arus gangguan tinggi dapat diantisipasi. Ukuran standarnya (000, 00, 0, 1, 2, 3, dan 4) memberikan fleksibilitas dalam mencocokkan persyaratan perlindungan dengan aplikasi tertentu. Kombinasi kemampuan interupsi yang tinggi, ukuran yang ringkas, dan pengoperasian yang andal menjadikan jenis sekering NH sangat cocok untuk fasilitas industri modern di mana keterbatasan ruang dan tingkat arus gangguan yang tinggi memerlukan solusi perlindungan yang efisien.



3.2 Sekering Silinder (NF).

Sekering silinder, juga dikenal sebagai sekering kartrid, termasuk yang paling umumjenis sekeringdalam elektronik dan kontrol industri. Mereka distandarisasi oleh IEC 60269 dan tersedia dalam ukuran seperti 6×32mm, 10×38mm, 14×51mm, dan 22×58mm.

Aplikasi: Elektronik konsumen, penerangan, relay industri, motor kecil.

Kelebihan: Kompak, penggantian mudah, ketersediaan luas.

Kekurangan: Peringkat arus lebih rendah dibandingkan dengan NH atau sekering yang dibaut.

Jenis sekering silinder, juga dikenal sebagai sekering kartrid, mewakili salah satu kategori perangkat proteksi listrik yang paling umum dan serbaguna di seluruh dunia. Inijenis sekeringdicirikan oleh konstruksi tabungnya dengan penutup ujung logam yang memberikan dukungan mekanis dan titik sambungan listrik. Dimensi standar sekering silinder, termasuk ukuran populer seperti 6×32mm, 10×38mm, 14×51mm, dan 22×58mm, memastikan pertukaran dan menyederhanakan prosedur pengadaan dan pemeliharaan.

Konstruksi internal sekering silinder bervariasi tergantung pada tujuan aplikasi dan persyaratan kinerja. Versi-tindakan cepat menampilkan elemen kawat tipis yang didesain untuk peleburan cepat dalam kondisi arus berlebih, menjadikannya ideal untuk perlindungan semikonduktor dan peralatan elektronik sensitif. Varian-tiupan lambat menggabungkan elemen massa termal yang dapat menahan kelebihan beban sementara, seperti arus start motor, namun tetap memberikan perlindungan arus gangguan yang andal.

Pasar Eropa dan Asia-Pasifik telah banyak mengadopsi standar sekering silinder, dengan variasi dalam desain terminal dan karakteristik kinerja. Aplikasi umum mencakup sirkuit kontrol motor, sistem penerangan, perlindungan peralatan elektronik, dan-distribusi listrik untuk keperluan umum. Ukurannya yang ringkas dan pengaturan pemasangan standar dari jenis sekering kartrid ini memfasilitasi integrasi ke dalam berbagai desain peralatan sekaligus memberikan perlindungan arus lebih yang andal di beragam rentang tegangan dan arus.



3.3 Sekering Sambungan Baut BS

Sekering yang dibautumum terjadi pada aplikasi EV, perlindungan baterai, dan sistem DC. Mereka diperbaiki menggunakan sambungan sekrup atau baut, memastikan resistansi kontak yang rendah dan keandalan yang tinggi. Rentang tegangan sering kali mencakup opsi 200Vdc, 500Vdc, dan 750Vdc.

Aplikasi: Kendaraan listrik, sistem penyimpanan energi, bus DC industri.

Kelebihan: Integritas kontak yang sangat baik, kehilangan daya yang rendah.

Kekurangan: Memerlukan kontrol torsi dan pemeriksaan termal berkala.

Sekering sambungan baut BS mewakili kategori khususjenis sekeringdirancang khusus untuk aplikasi-arus tinggi yang memerlukan sambungan mekanis aman. Jenis sekering yang dibaut ini memiliki pengaturan terminal yang kokoh dengan sambungan berulir yang memastikan resistansi kontak rendah dan kinerja kelistrikan yang andal di lingkungan yang menuntut. Desain sambungan yang dibaut memberikan stabilitas mekanis yang unggul dibandingkan dengan kontak blade atau ferrule, menjadikannya ideal untuk aplikasi yang rentan terhadap getaran, siklus termal, dan tegangan arus gangguan yang tinggi.

Cakupan penerapan sekering baut BS telah berkembang secara signifikan seiring dengan pertumbuhan kendaraan listrik dan sistem penyimpanan energi. Aplikasi sekering EV biasanya melibatkan tegangan DC mulai dari 200Vdc hingga 750Vdc, di mana interupsi arus gangguan tinggi yang andal sangat penting untuk keselamatan penumpang dan perlindungan peralatan. Sistem proteksi baterai menggunakan jenis sekering yang dibaut untuk memberikan perlindungan arus berlebih primer sekaligus mempertahankan jatuh tegangan rendah dan pengoperasian yang andal selama periode servis yang lama.

Fitur konstruksi sekering sambungan yang dibaut mencakup terminal-tugas berat yang dirancang untuk sambungan lug kabel, rumah keramik atau komposit yang kokoh untuk kekuatan mekanis, dan sistem pemadaman busur-khusus yang dioptimalkan untuk aplikasi DC. Desain terminal mengakomodasi berbagai ukuran kabel dan metode koneksi, memberikan fleksibilitas dalam desain dan pemasangan sistem. Inijenis sekeringsangat berharga dalam aplikasi di mana aksesibilitas pemeliharaan dan keandalan koneksi menjadi perhatian utama.



3.4 Sekering Badan Persegi Eropa

Sekering bodi persegibanyak digunakan dalam sistem industri dan energi terbarukan. Mereka menawarkan beberapa desain terminal, seperti ujung datar, bilah, atau baut, dan sering kali dipilihsekering semikonduktoraplikasi.

Aplikasi: Inverter, UPS, penggerak industri, susunan surya.

Kelebihan: Modular, peringkat arus tinggi, I²t rendah untuk perlindungan semikonduktor.

Kekurangan: Besar, memerlukan pemasangan perangkat keras yang tepat.

Sekering bodi persegi Eropa merupakan kategori tersendirijenis sekeringdicirikan oleh desain rumah persegi panjang dan konfigurasi terminal serbaguna. Jenis sekering berbadan persegi ini menawarkan beberapa opsi terminal, termasuk terminal bilah datar, bilah pisau gaya Amerika-, dan terminal perlindungan semikonduktor khusus, memberikan fleksibilitas untuk beragam kebutuhan aplikasi. Desain bodi persegi mengoptimalkan pemanfaatan volume internal, memungkinkan peningkatan kemampuan pemadaman busur dan manajemen termal yang lebih baik dibandingkan alternatif silinder.

Variasi terminal yang tersedia dalam sekering berbadan persegi menjawab kebutuhan aplikasi spesifik di seluruh sektor industri. Terminal datar menyediakan sambungan ringkas yang cocok untuk peralatan elektronik dan panel kontrol, sedangkan terminal bilah pisau menawarkan kapasitas arus lebih tinggi untuk aplikasi distribusi daya. Varian sekering semikonduktor menampilkan desain terminal khusus yang dioptimalkan untuk melindungi perangkat elektronik daya seperti IGBT, thyristor, dan dioda daya pada penggerak industri dan sistem energi terbarukan.

Aplikasi industri dan penyimpanan energi banyak menggunakan sekering bodi persegi Eropa karena kombinasi kinerja tinggi dan fleksibilitas pemasangannya. Inijenis sekeringumumnya ditemukan pada penggerak motor, sistem UPS, sistem penyimpanan energi baterai, dan instalasi energi terbarukan yang memerlukan perlindungan yang andal dan perawatan yang mudah. Dimensi pemasangan standar memfasilitasi integrasi panel sementara variasi peringkat yang tersedia memastikan koordinasi perlindungan optimal dengan komponen sistem lainnya.



3.5 Sekering Tabung Amerika Utara (Kelas J, R, T, dll.)

Di Amerika Utara, UL 248 mendefinisikan standarkelas sekeringseperti Kelas J, R, T, L, dan lain-lain. Masing-masing memiliki peringkat tegangan, arus, dan interupsi tertentu, serta dimensi standar agar dapat dipertukarkan.

Sekering Kelas J:Ringkas, peringkat interupsi tinggi, sering digunakan pada panel kontrol industri.

Sekering Kelas T:Bertindak sangat cepat-, ideal untuk perlindungan UPS dan semikonduktor.

Sekering Kelas R:Tersedia dalam versi-penundaan waktu dan-tindakan cepat untuk-penggunaan tujuan umum.

Kelas sekering ini memudahkan penggantian dan menjamin kompatibilitas dengan-pemegang sekering yang terdaftar di UL.

Klasifikasi sekering tabung Amerika Utara mewakili sistem yang komprehensifjenis sekeringdistandarisasi berdasarkan standar UL 248, memberikan karakteristik kinerja spesifik untuk beragam aplikasi. Jenis sekering Kelas T terkenal karena-karakteristik kerjanya yang cepat dan tingkat interupsi yang tinggi, menjadikannya ideal untuk melindungi peralatan elektronik dan perangkat semikonduktor yang sensitif. Sekering ini memiliki dimensi kompak dengan kemampuan interupsi arus gangguan yang luar biasa, seringkali melebihi peringkat interupsi 200kA.

Sekering Kelas J menawarkan varian-aksi cepat dan-waktu tunda, memberikan keserbagunaan untuk perlindungan motor dan aplikasi-tujuan umum. Versi-waktu tunda mengakomodasi arus start motor sekaligus memberikan perlindungan kesalahan yang andal, menjadikannya populer dalam aplikasi kontrol motor industri. Sekring Kelas R juga menyediakan opsi penundaan-waktu dan waktu yang sama, namun dilengkapi terminal tipe penolakan-yang mencegah pemasangan sekering-yang tidak membatasi arus-pada dudukannya, sehingga memastikan kinerja perlindungan yang konsisten.

Aplikasi perlindungan semikonduktor secara ekstensif menggunakan sekering tabung khusus Amerika Utara yang dirancang untuk melindungi perangkat elektronik daya dalam sistem pengisian daya kendaraan listrik, sistem manajemen baterai, dan peralatan kontrol industri. Jenis sekering semikonduktor ini memiliki karakteristik respons ultra-cepat dengan waktu pemutusan yang diukur dalam milidetik, melindungi semikonduktor daya yang mahal dari kerusakan selama kondisi gangguan. Kombinasi respons-kecepatan tinggi dan kapasitas interupsi yang tinggi menghasilkan hal inijenis sekeringpenting untuk aplikasi elektronika daya modern di mana biaya dan keandalan peralatan merupakan faktor penting.





4.1 Cepat-Akting vs Lambat-Sekring Tiup

Salah satu perbedaan terpenting di antarajenis sekeringadalah kecepatan respons:

Sekering-yang bertindak cepat:Dirancang untuk melakukan interupsi dengan cepat pada beban berlebih yang kecil; ideal untuk perangkat semikonduktor.

Lambat-sekering tiupan:Tahan lonjakan sementara (seperti arus start motor) tetapi terbuka selama beban berlebih yang berkelanjutan.

Memilih karakteristik yang salah menyebabkan gangguan tersandung atau perlindungan yang tidak memadai.

Perbedaan antara jenis sekering-bertindak cepat dan sekering-tiup lambat terletak pada karakteristik-waktunya saat ini dan aplikasi yang diinginkan. Sekering-yang bekerja cepat dirancang untuk beroperasi dengan cepat ketika terkena kondisi arus berlebih, biasanya terbuka dalam hitungan detik atau sepersekian detik ketika arus melebihi nilai arusnya. Inijenis sekeringmenampilkan elemen sekering tipis dengan massa termal minimal, memungkinkan pemanasan dan peleburan cepat ketika terjadi arus gangguan. Responsnya yang cepat menjadikannya ideal untuk melindungi komponen elektronik sensitif, semikonduktor, dan peralatan yang tidak dapat mentolerir kondisi arus lebih singkat sekalipun.

Sebaliknya, sekering-tiup lambat menggabungkan elemen massa termal atau paduan khusus yang dapat menahan kondisi arus berlebih sementara untuk jangka waktu yang telah ditentukan. Jenis sekering ini dirancang untuk memungkinkan transien operasional normal, seperti arus start motor, arus masuk transformator, dan arus pengisian kapasitor, namun tetap memberikan perlindungan yang andal terhadap kondisi arus berlebih yang berkelanjutan. Karakteristik waktu-tundaan dicapai melalui konstruksi-elemen ganda, di mana elemen pemicu bermuatan pegas beroperasi untuk kondisi arus berlebih sementara elemen termal menangani kondisi beban berlebih.

Pemilihan aplikasi antara jenis sekering ini bergantung pada karakteristik beban dan persyaratan perlindungan. Sekering-yang bekerja cepat unggul dalam aplikasi perlindungan semikonduktor yang mengharuskan penyelesaian kesalahan secara cepat untuk mencegah kerusakan komponen. Elektronika daya, sirkuit elektronik, dan peralatan pengukuran biasanya memerlukan-perlindungan yang bertindak cepat. Sekering-tiup lambat lebih disukai untuk perlindungan motor, sirkuit penerangan dengan arus masuk tinggi, dan catu daya di mana arus lebih sementara diperkirakan terjadi selama pengoperasian normal. Memahami karakteristik ini memastikan pemilihan sekering yang tepat untuk perlindungan peralatan yang optimal.



4.2 Pengertian I²t dan Koordinasi

Parameter I²t mewakili karakteristik mendasar dari semuanyajenis sekering, mengukur energi panas yang dapat dilewati sekering selama pengoperasiannya. Parameter ini, yang diukur dalam ampere-detik kuadrat, sangat penting untuk memahami kinerja sekering dan memastikan koordinasi yang tepat dengan perangkat pelindung lainnya. Nilai I²t terdiri dari dua komponen: pra-lengkungan I²t (energi yang diserap sebelum elemen sekering meleleh) dan total I²t (energi dari inisiasi gangguan hingga pemutusan arus total).

Kurva waktu-arus memberikan representasi grafis karakteristik pengoperasian sekering, yang menunjukkan hubungan antara arus yang diterapkan dan waktu pembersihan untuk berbagai jenis sekering. Kurva ini penting untuk studi koordinasi proteksi, memungkinkan para insinyur memverifikasi bahwa sekering akan beroperasi dalam urutan yang benar selama kondisi gangguan. Koordinasi yang tepat memastikan bahwa hanya sekring yang paling dekat dengan gangguan yang beroperasi, meminimalkan gangguan sistem dan menjaga pasokan daya ke sirkuit yang tidak terpengaruh.

Koordinasi antar berbedajenis sekeringdan perangkat pelindung lainnya memerlukan analisis yang cermat terhadap-karakteristik waktu saat ini dan nilai I²t. Perangkat proteksi di bagian hulu harus memiliki nilai I²t yang cukup tinggi dan waktu pengoperasian yang lebih lama agar perangkat di bagian hilir dapat mengatasi gangguan terlebih dahulu. Koordinasi selektif ini sangat penting dalam aplikasi penting seperti rumah sakit, pusat data, dan proses industri dimana gangguan listrik yang tidak perlu dapat mengakibatkan dampak operasional dan keuangan yang signifikan. Alat analisis modern dengan bantuan komputer-memfasilitasi studi koordinasi dengan memberikan perbandingan detail karakteristik sekering dan kinerja sistem.



Energi sekering yang dilepaskan-melalui (I²t) menjelaskan tegangan termal yang ditransmisikan ke peralatan yang dilindungi selama penyelesaian kesalahan. I²t rendah sangat penting untuk perlindungan semikonduktor. Insinyur juga berkonsultasiwaktu-kurva saat iniuntuk mengoordinasikan sekering dengan pemutus sirkuit, memastikan selektivitas.





5.1 EV dan Sekering Baterai

sekering EVdirancang untuk-aplikasi DC tegangan tinggi pada kendaraan listrik dan sistem penyimpanan energi. Mereka harus tahan terhadap lingkungan 400V–1000Vdc, menangani arus lonjakan tinggi, dan memutus arus gangguan besar dengan aman.

Aplikasi: Paket baterai EV, pengisi daya cepat DC,-pengisi daya terpasang (OBC).

Fitur: Kapasitas pemutusan DC tinggi, kemasan kompak, tahan getaran.



Pesatnya perkembangan teknologi kendaraan listrik telah mendorong pengembangan jenis sekering kendaraan listrik khusus yang dirancang untuk memenuhi kebutuhan perlindungan unik sistem DC{0}tegangan tinggi. Inijenis sekeringberoperasi di lingkungan menantang yang ditandai dengan tegangan DC berkisar antara 400V hingga 1000V, arus gangguan tinggi, dan persyaratan keselamatan yang ketat untuk perlindungan penumpang. Aplikasi EV memerlukan sekering yang mampu memutus arus gangguan DC dengan aman sambil mempertahankan dimensi kompak dan konstruksi ringan untuk meminimalkan bobot kendaraan dan memaksimalkan efisiensi.

Aplikasi sekering baterai tidak hanya mencakup kendaraan listrik, tetapi juga mencakup sistem penyimpanan energi, pasokan listrik yang tidak pernah terputus, dan instalasi baterai skala{0}}jaringan. Sistem ini memerlukan perangkat perlindungan yang mampu menangani karakteristik unik arus gangguan baterai, yang dapat mencapai tingkat yang sangat tinggi karena rendahnya resistansi internal sistem baterai litium-ion modern. Sekering pelindung baterai harus memberikan pengoperasian yang andal pada rentang suhu yang luas sambil mempertahankan penurunan tegangan yang rendah untuk memaksimalkan efisiensi sistem.

Konstruksi jenis sekering EV dan baterai menggabungkan material canggih dan fitur desain untuk memenuhi persyaratan yang menuntut ini. Kontak-berlapis perak meminimalkan resistansi kontak dan penurunan tegangan, sementara sistem pemadaman busur-khusus memastikan interupsi DC yang andal. Fitur manajemen termal mencegah panas berlebih selama pengoperasian normal, sementara housing yang kokoh memberikan perlindungan mekanis di lingkungan otomotif yang rentan terhadap getaran, suhu ekstrem, dan potensi kerusakan akibat benturan. Ini terspesialisasijenis sekeringmenjalani pengujian ekstensif terhadap standar keselamatan otomotif, termasuk pengujian tabrakan dan persyaratan ketahanan lingkungan.



5.2 PV dan Sekering Energi Terbarukan

sekering GPVdikhususkan untuk aplikasi fotovoltaik. Mereka melindungi panel surya, kotak penggabung, dan inverter dari gangguan arus lebih dan arus balik.

Tegangan: Peringkat umum mencakup 1000Vdc dan 1500Vdc.

Aplikasi: Pembangkit listrik tenaga surya, kotak penggabung, inverter pusat.

Fitur: Dirancang untuk menangani arus lebih rendah untuk jangka waktu lama dalam susunan PV.

Sistem fotovoltaik memerlukan jenis sekering PV khusus yang dirancang untuk menangani karakteristik unik instalasi tenaga surya, termasuk kondisi arus balik, suhu lingkungan yang tinggi, dan tantangan gangguan busur DC. Inijenis sekeringdiklasifikasikan sebagai sekering gPV (tujuan umum fotovoltaik) berdasarkan standar internasional, yang dirancang khusus untuk melindungi rangkaian panel surya, kotak penggabung, dan input inverter. Klasifikasi gPV memastikan bahwa sekering dapat dengan aman memutus kondisi arus lebih dan arus balik yang mungkin terjadi pada sistem PV.

Aplikasi sekering tenaga surya mencakup perlindungan string, perlindungan kotak penggabung, dan fungsi pemutusan DC pada instalasi skala-perumahan dan utilitas. Sekering senar melindungi senar panel surya individual dari kondisi arus berlebih yang disebabkan oleh gangguan tanah, gangguan busur, atau kondisi umpan balik. Aplikasi kotak penggabung memerlukan sekering yang mampu berkoordinasi dengan perangkat pelindung lainnya sekaligus memberikan kemampuan isolasi yang andal untuk tujuan pemeliharaan. Lingkungan pengoperasian instalasi tenaga surya yang keras, termasuk suhu ekstrem, paparan sinar UV, dan kondisi cuaca, memerlukan konstruksi sekring yang kuat.

Sistem energi terbarukan selain tenaga surya, termasuk instalasi penyimpanan energi dan angin, memanfaatkan teknologi khususjenis sekeringdirancang untuk kebutuhan perlindungan khusus mereka. Aplikasi turbin angin memerlukan sekering yang mampu menangani arus gangguan generator dan memberikan perlindungan yang andal di lingkungan-getaran tinggi. Aplikasi penyimpanan energi memerlukan sekering yang cocok untuk perlindungan baterai dan tugas interkoneksi jaringan. Integrasi sumber energi terbarukan ke dalam jaringan listrik memerlukan koordinasi sistem proteksi yang cermat untuk memastikan pengoperasian yang andal sekaligus menjaga stabilitas dan keselamatan jaringan.



5.3 Sekering Proteksi Semikonduktor

Inisekering semikonduktor, juga disebut sekering aR, sangat cepat-bertindak untuk melindungi perangkat elektronik daya yang sensitif seperti IGBT, penyearah, dan drive. Mereka memiliki I²t yang sangat rendah dan biasanya berbentuk-persegi atau tipe baut.

Aplikasi: Penggerak frekuensi variabel, UPS,-konverter daya tinggi.

Kelebihan: Melindungi semikonduktor yang mahal, memastikan kebocoran-energi yang minimal.

Kekurangan: Penggunaan{0}}untuk tujuan umum terbatas; harus dipasangkan dengan perangkat perlindungan lainnya.

Sekering perlindungan semikonduktor sangat terspesialisasijenis sekeringdirancang untuk melindungi perangkat elektronik daya yang mahal seperti IGBT, MOSFET daya, thyristor, dan dioda daya. Jenis sekering pelindung semikonduktor ini memiliki karakteristik respons ultra-cepat dengan waktu pembersihan yang diukur dalam milidetik atau bahkan mikrodetik, mencegah kerusakan pada sambungan semikonduktor sensitif selama kondisi gangguan. Kemampuan respons cepat dicapai melalui desain elemen sekering yang dioptimalkan dan sistem pendinginan busur yang canggih.

Klasifikasi sekering aR (perlindungan sirkuit motor yang menyertai) memberikan perlindungan khusus untuk penggerak motor dan penggerak frekuensi variabel di mana perangkat semikonduktor mengontrol pengoperasian motor. Sekering ini berkoordinasi dengan perlindungan beban berlebih motor sekaligus memberikan perlindungan cadangan untuk perangkat switching semikonduktor. Penunjukan aR memastikan hal inijenis sekeringtidak akan beroperasi selama kondisi start motor normal sekaligus memberikan perlindungan yang andal selama kondisi gangguan semikonduktor.

Aplikasi untuk sekering proteksi semikonduktor terus berkembang seiring dengan menjamurnya elektronika daya dalam otomasi industri, sistem energi terbarukan, kendaraan listrik, dan inverter{0}}terikat jaringan. Penggerak industri modern, sistem UPS, dan peralatan konversi energi mengandalkan sekering khusus ini untuk melindungi instalasi bernilai jutaan-dolar dari kegagalan semikonduktor yang merugikan. Kriteria pemilihan sekering proteksi semikonduktor mencakup kompatibilitas I²t dengan perangkat yang dilindungi, peringkat tegangan yang sesuai untuk pengoperasian sistem, dan konfigurasi mekanis yang sesuai untuk desain peralatan tertentu. Penerapan yang tepat dari hal inijenis sekeringmemastikan pengoperasian peralatan yang andal sekaligus meminimalkan biaya pemeliharaan dan waktu henti sistem.

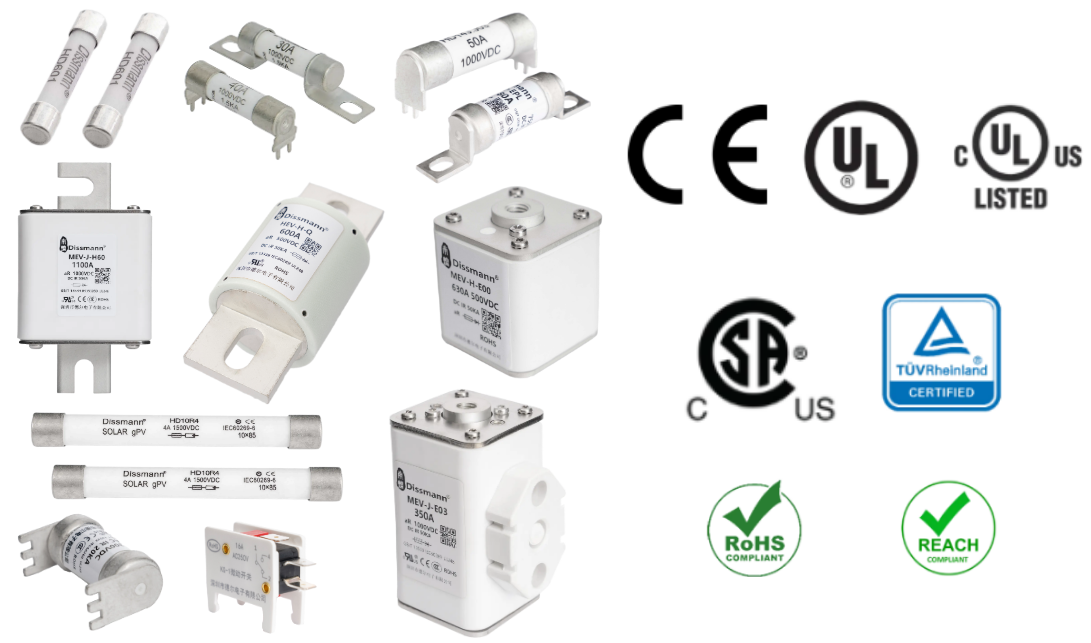

Setiapjenis sekeringharus mematuhi standar internasional atau regional. Standar ini menentukan kelas tegangan, dimensi, prosedur pengujian, dan margin keselamatan.

UL 248:Standar sekering Amerika Utara. Ini mendefinisikan Kelas J, R, T, L, CC, dan banyak lainnya.

IEC 60269:Standar sekering-tegangan rendah global, yang mencakup sekering silinder, NH, dan-badan persegi.

ISO 8820:Sekering standar otomotif, mencakup sekring bilah dan baut-bawah.

RoHS & JANGKAUAN:Kepatuhan lingkungan untuk zat berbahaya.

Memilih sekring yang tidak memiliki sertifikasi yang tepat berisiko terhadap keselamatan dan persetujuan peraturan. Insinyur harus memverifikasi bahwa sekering memiliki tanda yang sesuai (Terdaftar di UL, CSA, VDE, CE).

Standar internasional mengatur desain, pengujian, dan penerapan berbagai macamjenis sekeringuntuk memastikan kinerja dan keamanan yang konsisten di berbagai produsen dan aplikasi. UL 248 mewakili standar komprehensif Amerika Utara yang mencakup sekering listrik, dengan subkategori khusus yang menangani berbagai jenis sekering termasuk Kelas J, Kelas T, Kelas R, dan sekering proteksi semikonduktor. Standar ini mendefinisikan persyaratan kinerja, prosedur pengujian, dan persyaratan penandaan untuk memastikan pengoperasian yang andal dan keselamatan pengguna.

IEC 60269 berfungsi sebagai standar internasional untuk sekering-tegangan rendah, yang memberikan spesifikasi terperinci untuk konstruksi sekering, karakteristik kinerja, dan prosedur pengujian. Standar ini mencakup berbagai jenis sekering termasuk sekering NH, sekering silinder, dan sekering bilah yang digunakan di seluruh dunia. Standar IEC memastikan kompatibilitas global dan memberikan kriteria desain yang konsisten kepada produsen untuk mengembangkan produk perlindungan yang andal. Kepatuhan terhadap IEC 60269 memungkinkan produsen sekering mengakses pasar internasional sekaligus memastikan karakteristik kinerja yang konsisten.



Aplikasi khusus memerlukan sertifikasi tambahan di luar standar kelistrikan dasar. ISO 8820 membahas standar sekering untuk kendaraan jalan raya, memastikan bahwa aplikasi otomotif memenuhi persyaratan khusus untuk ketahanan getaran, kinerja suhu, dan keselamatan tabrakan. Peraturan lingkungan seperti RoHS dan REACH berdampak pada pembuatan sekering dengan membatasi penggunaan bahan berbahaya dan mewajibkan dokumentasi komposisi bahan. Persyaratan peraturan ini mempengaruhi pemilihanjenis sekeringdalam aplikasi yang mewajibkan kepatuhan terhadap lingkungan, seperti sistem elektronik konsumen dan otomotif.



7.2 Jenis Sekring vs Standar



Tipe Sekering	Standar Utama	Varian Daerah	Badan Sertifikasi	Persyaratan Khusus
Sekering NH	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Pengujian kapasitas putus tinggi
Sekering Silinder	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Standarisasi ukuran
Kelas J/T/R	UL 248 (berbagai bagian)	CSA C22.2 Tidak. 106	UL, CSA	Batasan saat ini, fitur penolakan
Sekering PV	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	Membalikkan arus, paparan luar ruangan
Sekering Semikonduktor	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Respon cepat, tidak presisi
Sekering Otomotif	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Getaran, keamanan tabrakan





Pengawasan sertifikasi dan kepatuhan dapat menyebabkan pelanggaran peraturan dan masalah keselamatan, khususnya dalam aplikasi yang memerlukan persetujuan khusus seperti otomotif, kelautan, atau lokasi berbahaya. Penggunaan jenis sekering yang tidak-bersertifikasi dalam aplikasi yang memerlukan pencatatan UL, penandaan CE, atau persetujuan peraturan lainnya dapat mengakibatkan penolakan peralatan, masalah asuransi, dan masalah tanggung jawab. Persyaratan lingkungan seperti kepatuhan RoHS juga harus dipertimbangkan dalam aplikasi yang mewajibkan kepatuhan terhadap peraturan.



Ketidaksesuaian tegangan:Menggunakan sekering yang diberi nilai di bawah tegangan sistem berisiko menyebabkan kelanjutan busur.

Peringkat interupsi diabaikan:Jika arus gangguan sistem melebihi IR sekering, kegagalan besar dapat terjadi.

Waktu salah-karakteristik saat ini:Memilih sekering-yang lambat untuk perlindungan semikonduktor dapat merusak perangkat.

Pengawasan lingkungan:Gagal memperhitungkan kenaikan suhu, getaran, atau kelembapan akan mengurangi keandalan sekering.

Pengabaian sertifikasi:Sekering yang tidak-bersertifikasi mungkin gagal dalam audit dan pemeriksaan kepatuhan hukum.
