Kendaraan Listrik Sekring: Jenis, Seleksi, dan Pertimbangan Keselamatan
Electric vehicles (EVs) are rapidly advancing, driven by global efforts to reduce carbon footprints and transition to sustainable transportation. As EV technology proliferates, effective safety mechanisms become even more vital. Among these, electric vehicle fuses stand out as irreplaceable components, responsible for protecting circuitry, passengers, and assets from catastrophic electrical Kesalahan .
Panduan komprehensif ini mengeksplorasi definisi, jenis, jenis, kriteria seleksi, standar, penyebab kegagalan, dan tren masa depan untuk membantu para insinyur, desainer, dan penggemar EV membuat keputusan yang tepat .
1. Apa sekering kendaraan listrik?
Definisi dan fungsi inti
Sekring kendaraan listrik adalah alat pengaman yang mengganggu aliran arus yang berlebihan, melindungi sistem listrik EV dan meminimalkan risiko kerusakan api atau peralatan . tidak seperti sekering otomotif tradisional yang sebagian besar menangani tegangan rendah (12-48VDC), sekering {evd {evd {evd {evD {{evD {evdc {48VDC {evD {48VDC {evD {48VDC {evdc (hingga 1, {48VDC) dirancang untuk beroperasi pada tegangan yang jauh lebih tinggi (hingga 1, 1, {{48VDC {{EV dirancang untuk beroperasi pada voltase yang jauh lebih tinggi (hingga 1, {1, {{48VDC {{evd {{evd {evds {48VDC {48VDC {48VDC {48VDC {48VDC (12 ampli), sementara menahan tekanan mekanik, termal, dan lingkungan yang keras .
Peran utama dalam sistem listrik EV
Lokasi utama di mana sekering bersifat integral dalam kendaraan listrik:
Paket baterai tegangan tinggi:Pelindung baterai utama, mengganggu lonjakan arus tinggi atau kesalahan .
Sirkuit motor traksi:Melindungi pengiriman daya tinggi untuk mendorong motor .
Chargers on-board (OBC):Mengisolasi kesalahan selama pengisian daya dari kisi ke baterai .
Konverter DC-DC:Sirkuit Konversi Tegangan Perisai dari OverCurrent .
Sirkuit tambahan:Mengamankan Pencahayaan, Infotainment, HVAC, dan Subsystems Tegangan Rendah .
Dalam masing-masing ini, sekring bertindak sebagai garis terakhir pertahanan ketika ada yang salah, kegagalan terkontrol sekering mengganggu aliran arus, mencegah konsekuensi yang lebih serius seperti pelarian termal atau pemecatan sistem .
2. Jenis sekering kendaraan listrik

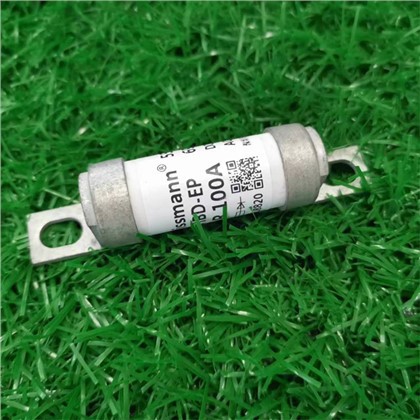

Sekering dc tegangan tinggi
High voltage DC fuses are primarily used in EV traction battery systems, rated between 400VDC to 1000VDC. They provide rapid circuit protection during short circuits or overcurrent events, ensuring the battery pack and connected systems remain safe. Specifications include:
- Tegangan Dinilai: 500VDC hingga 1000VDC
- Nilai saat ini: 50a hingga 800a
- Breaking Capasity: Hingga 30-50 Ka DC
Fuses ini diuji di bawah standar IEC 60269-7 dan ul 248-20 untuk aplikasi kendaraan listrik .
Penggunaan perlindungan semikonduktor
Perlindungan semikonduktor memadukan pelindung elektronik daya sensitif seperti inverter, IGBT, dan modul MOSFET yang digunakan untuk kontrol motor traksi EV . fitur mereka:
- Karakteristik yang sangat cepat untuk melindungi persimpangan semikonduktor
- Nilai I²T rendah meminimalkan energi let-through
- Peringkat tegangan hingga 1000VDC
Seleksi sekering semikonduktor yang tepat mencegah kegagalan inverter atau pengontrol motor yang mahal selama kesalahan listrik .
Sekering bantu tegangan rendah
Sementara EV terutama menggunakan sekering tegangan tinggi, mereka juga menggabungkan sekering tegangan rendah tradisional (12V-48V) untuk sistem tambahan, seperti:
- Sirkuit pencahayaan
- Sistem Infotainment
- Modul Kontrol Daya Rendah
Ini serupa dalam bentuk dengan sekering blade otomotif konvensional tetapi harus memenuhi standar getaran dan suhu khusus EV .
3. kriteria seleksi kunci untuk sekering EV
Tegangan dan peringkat arus
Memilih Tegangan dan Peringkat Saat Ini yang sesuai adalah hal mendasar untuk keandalan EV FUSE:
- Peringkat tegangan:Harus melebihi tegangan sistem maksimum, e . g . 500 VDC atau 800VDC Paket baterai .
- Peringkat Saat Ini:Harus melebihi arus beban kontinu dengan margin pengaman yang memadai, mempertimbangkan suhu yang meremehkan .
Melanggar persyaratan kapasitas
Kapasitas pemecahan adalah arus kesalahan maksimum sekering dapat menyela dengan aman tanpa pecah . untuk aplikasi EV:
- Persyaratan Khas: 20KA hingga 50KA DC Breaking Capasity
- Penting untuk Perlindungan Sirkuit Pendek dalam Sistem Baterai Kapasitas Tinggi
Gagal memenuhi persyaratan kapasitas pemecahan risiko baterai bencana dan kerusakan sistem selama kesalahan .
Karakteristik arus waktu
EV FUSES tersedia dalam tipe Fast-Blow dan Penundaan waktu:
- Fast-blow:Ideal untuk perlindungan semikonduktor sensitif dengan waktu peleburan minimal .
- Waktu tunda:Cocok untuk sirkuit dengan arus inrush, seperti motor dan beban kapasitif, menghindari blowing gangguan .
Memilih karakteristik yang benar memastikan perlindungan sambil mempertahankan kontinuitas sistem .
Pertimbangan suhu dan pertimbangan termal
Suhu tinggi mengurangi kapasitas pembawa saat ini sekering . EV kompartemen baterai dapat mencapai 85–125 derajat . Oleh karena itu:
- Konsultasikan Kurva Derating Produsen untuk Menyesuaikan Peringkat Sedang Saat Ini Pada Suhu Operasi .
- Pastikan Fuse Thermal Endurance cocok dengan lingkungan di bawah-hood atau lingkungan kandang baterai .
Tipe sekering vs aplikasi
| Jenis sekering | Tegangan Dinilai | Arus khas | Aplikasi utama |
|---|---|---|---|
| Sekering dc tegangan tinggi | 500–1, 000 vdc | 50–800A |
Baterai, Perlindungan Sirkuit Traksi Perlindungan Baterai Traksi Utama |
| Semikonduktor (ultra-cepat) | Kurang dari atau sama dengan 1, 000 vdc | 10–600A |
Inverter, perlindungan IGBT/MOSFET Perlindungan inverter dan pengontrol motor |
| Auxiliary tegangan rendah | 12–48VDC | 5–100A | Pencahayaan, infotainment, unit kontrol |
| Sekering pintar/cerdas | 300–1, 000 vdc | bervariasi | Pemantauan waktu nyata, keselamatan lanjutan |
4. Standar dan sertifikasi untuk sekering EV
Standar ISO, IEC, dan UL
EV sekering harus mematuhi standar internasional yang ketat untuk memastikan kinerja dan keamanan:
IEC 60269-7:Khusus untuk sekering-tautan dalam aplikasi EV
Ul 248-20:Standar sekering otomotif
ISO 8820:Standar kinerja sekering kendaraan jalan
Kepatuhan menjamin keandalan sekering di bawah tekanan tegangan tinggi, termal, dan getaran yang khas dari lingkungan EV .
Standar kunci meliputi:
| Standar | Cakupan | Catatan |
|---|---|---|
| IEC 60269-7 | Tautan sekering tegangan tinggi untuk aplikasi EV | Meliputi Desain/Pengujian EV Fuses14 |
| Ul 248-20 | Standar Amerika Utara untuk sekering otomotif tegangan tinggi | Hingga 1, 000 vac/1.500vdc, 6, 000 a, 50ka breaking89 |
| ISO 8820 | Kinerja sekering kendaraan jalan, pengujian mekanis | Keselamatan sekering otomotif internasional4 |
| AEC-Q200 Rev e | Kualifikasi uji stres kualitas otomotif untuk komponen pasif | Fuses10 stres/ev-validasi yang tinggi |
| Jaso D622 | Standar sekering otomotif Jepang | Sampul di bawah ini -500 v fuses4 |
| SAE J2781 | Rekomendasi sekering EV Amerika Utara | US-fokus4 |
5. Penyebab umum kegagalan sekering kendaraan listrik
Peristiwa arus berlebih dan pendek
Kegagalan sekering EV sering terjadi dari:
- Overcurrent yang berkelanjutan melebihi peringkat sekering
- Peristiwa Sirkuit Pendek dengan Arus Kesalahan Di luar kapasitas sekering
Desain sistem dan pemilihan sekering yang tepat mengurangi risiko ini .
Getaran mekanis dan siklus termal
EV mengalami getaran mekanis yang signifikan dan siklus termal, terutama di dekat unit penggerak motor dan paket baterai . kondisi ini dapat menyebabkan:
- Merosot mikro elemen sekering
- Loosening terminal yang menyebabkan peningkatan resistensi kontak
- Kelelahan material mengurangi umur sekering
6. tren masa depan dalam teknologi sekering kendaraan listrik
Sekering pintar dan integrasi pemantauan
Fuses pintar yang muncul menggabungkan sensor untuk pemantauan real-time arus, tegangan, dan suhu . manfaat termasuk:
- Pemeliharaan prediktif dan deteksi kegagalan dini
- Keamanan sistem yang ditingkatkan melalui pemantauan status perlindungan aktif
- Integrasi Data dengan Diagnostik Kendaraan dan Telematika
Smart Fuse Technology selaras dengan tren elektrifikasi EV yang lebih luas dari komponen cerdas dan terhubung .
Bahan canggih dan sekering nano-komposit
Penelitian tentang bahan canggih seperti nano-komposit dan keramik konduktivitas tinggi bertujuan untuk:
- Tingkatkan toleransi suhu sekering
- Tingkatkan resistensi getaran mekanis
- Kurangi ukuran sekering sambil mempertahankan kapasitas pemecah tinggi
Inovasi ini mendukung desain EV yang ringkas dan berdaya tinggi .
| Tren masa depan | Manfaat utama |
|---|---|
| Sekering pintar | Pemantauan waktu nyata dan pemeliharaan prediktif |
| Bahan canggih | Resistensi suhu dan getaran yang lebih tinggi |
Daftar Periksa Kriteria Utama untuk Pilihan Sekring EV
Tentukan tegangan sirkuit aktual dan kapasitas pemecahan yang diperlukan:Cocokkan tegangan sekering dan arus pemecah dengan spesifikasi baterai/sistem aktual .
Tentukan arus pengenal dengan margin:Gunakan Kurva Derating Termal dan pertimbangkan beban puncak dan margin keselamatan .
Cocokkan karakteristik arus waktu:Pilih tipe akting cepat atau lambat seperti yang ditentukan oleh aplikasi .
Pastikan getaran dan toleransi guncangan:Lebih suka sekering yang teruji EV disertifikasi ke AEC-Q200 atau . yang serupa
Evaluasi kesesuaian dan integrasi:Periksa ukuran, pemasangan, dan kompatibilitas dengan pemegang sekering .
Konfirmasi Kepatuhan Standar:Selalu minta sekering dengan sertifikasi internasional yang relevan .
Menilai kemampuan pintar untuk EV generasi berikutnya:Future-tahan dengan sekering diagnostik, disetel ulang, atau pintar saat diperlukan 345.
7. Kesimpulan
Electric vehicle fuses play a vital role in ensuring the safety and reliability of EV systems. Understanding fuse types, selection criteria, failure causes, and future technologies empowers engineers to design robust EV protection systems. As the EV industry continues to grow, advancements in smart fuses and nano-composite materials will drive greater efficiency, safety, and design flexibility for next-generation electric Kendaraan .
Penyebaran kendaraan listrik jauh lebih dari sekadar perangkat pengorbanan yang sederhana; they form the cornerstone of EV electrical safety and reliability. The rapid evolution of battery technology, motors, and fast charging places unprecedented demands on fuse performance, miniaturization, and intelligence. Engineering teams must navigate an increasingly complex landscape of standards, safety margins, and advanced materials innovations.
Saat merencanakan, menentukan, atau memelihara kendaraan listrik:
Prioritaskan sekering canggih, bersertifikat, khusus aplikasi dari produsen terkemuka .
Bersandar pada standar internasional terbaru untuk panduan .
Faktor dalam sistem lengkap lingkungan-listrik, mekanik, dan perangkat lunak untuk keamanan dan kinerja optimal .
Dengan teknologi sekering yang cerdas dan pengembangan standar yang berkelanjutan, masa depan perlindungan sirkuit kendaraan listrik menjanjikan keamanan, efisiensi, dan integrasi yang lebih besar, yang mendasari era transportasi berkelanjutan berikutnya
8. FAQ Kendaraan Listrik
Berapa umur sekering EV?
Ev sekering biasanya bertahan hidup kendaraan saat dipilih dan dipasang dengan benar . Namun, siklus dan getaran termal dapat mengurangi umur, membutuhkan inspeksi periodik .
Bisakah EV sekering diatur ulang?
No . EV sekering adalah perangkat perlindungan yang tidak dapat diteliti . setelah ditiup, mereka harus diganti untuk memulihkan perlindungan sirkuit .
Bagaimana cara memilih sekering kendaraan listrik yang tepat untuk paket baterai saya?
Pertimbangkan tegangan paket baterai, arus kontinu maksimum, persyaratan pemecahan arus kesalahan, penggali suhu, dan kepatuhan dengan standar sekering EV (IEC 60269, UL 248) .
Apakah sekering EV berbeda dari sekering otomotif biasa?
Ya . EV sekering dirancang untuk tegangan tinggi (hingga 1000VDC), arus tinggi, dan daya tahan termal/mekanik yang kuat, tidak seperti sekering otomotif standar yang beroperasi di 12-48 vdc .
