Sekering persegi Eropa

*** Berikut ini adalah Panduan Analisis Teknis dan Seleksi Profesional untuk Bussmann European Standard Square Fuses ***

Bussmann Teknologi sekering persegi standar Eropa

I. Karakteristik Arsitektur Produk

1. Topologi Struktural‌

Mengadopsi struktur matriks lebur perak multi-lapisan, dikombinasikan dengan ruang pemadam busur keramik silikon nitrida, ia mencapai:

Waktu pra-arkel kurang dari atau sama dengan 5ms (IEC 60269-4 standar)
Kapasitas pemecahan hingga 120KA (sistem 690V)

2. Karakteristik termodinamika‌

Nilai Joule Integral (I²T) 40% lebih rendah dari sekering tradisional
Kenaikan suhu operasi kurang dari atau sama dengan 55k (en 60269-1: 2007)

‌

3. Indeks Efisiensi Energi‌

Kehilangan daya kurang dari atau sama dengan 1.5W/A (pada arus pengenal)

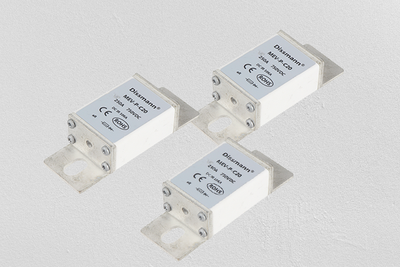

eneregystoragesystemfuselowcurrentfusedc50kafuse1000voltdcfuse

Ii. Parameter teknis seri produk inti

Seri	Level Tegangan (V)	Kisaran saat ini (a)	Standar Sertifikasi	Skenario Aplikasi Khas
DIN43653 170M1308-170M1322 170M1358-170M1372 170M1408-170M1422 170M2608-170M2621 170M2658-170M2671 170M4802-1 70M4815 170M4822-170M4835 Seri 170M49 Seri 170M59 Seri 170m 86 Seri 170M32 Seri 170M41 Seri 170M42 Seri 170M51 Seri 170M52 Seri 170M61 Seri 170M62	690/700 1000 1250 1300	10-2000	IEC 60269-4, UL/CSA	Konverter tenaga angin, traksi transit kereta api
DIN43620 170M3808, 170M3809 170M3810, 170M3811 170M3812, 170M3813 170M3814, 170M3815 170M3816, 170M3817 170M3818, 170M3819 170M5808, 170M5809 170M5810, 170M5811 170M5812, 170M5813 170M6808, 170M6809 170M6810, 170M6811 170M6812, 170M6813 170M6814, 170M2673 170M2674, 170M2675 170M2676, 170M2677 170M2678, 170M2679 170M2680, 170M2681 170M2682, 170M2683 170M2684, 170M2685	690/700 1000	40-1000	IEC 60269-2	Perlindungan Inverter Industri
Ujung datar (metrik) 170M2708, 170M2709 170M2710, 170M2711 170M2712, 170M2713 170M2714, 170M2715 170M2716, 170M2717 170M2718, 170M2719 170M2720, 170M2721 170M2758, 170M2759 170M2760, 170M2761 170M2762, 170M2763 170M2764, 170M2765 170M2766, 170M2767 170M2768, 170M2769 170M2770, 170M2771 Seri 170M34/35 Seri 170M44/45 Seri 170M54/55 Seri 170M64/65 Seri 170M70/71 Seri 170M39/49 Seri 170M59/86 Seri 170M33/34 Seri 170M43/44 Seri 170M53/54 Seri 170M63/65	690/700 1000	50-1400	IEC 60269-4, UL248	Sistem Inverter Fotovoltaik
Struktur Prancis Seri 170M33/34 Seri 170M53/54 Seri 170M63/65	690/700	40-1500	Nfc 63-420	Distribusi tegangan media nuklir
Struktur Amerika Seri 170M36/37 Seri 170M46/47 Seri 170M56/57 Seri 170M66/67 Seri 170M35/45 Seri 170M55/85 Seri 170M36/37 Seri 170M46/47 Seri 170M56/57 Seri 170M66/67	690/700 1000 1250 1300	50-1400	Ul 248-14	Sistem UPS pusat data

AKU AKU AKU. Matriks pemilihan model kunci
‌1. DIN43653 Series‌
| Level Tegangan| Model Cluster|Kisaran nilai i²t (A²S)|Kapasitas pemecahan |
|-------------------|------------------------------|-----------------------------|-------------------------|
| 690V ------------|170m 1308-1422-------|1.2 × 10³ ~ 8.5 × 10⁶ -------|120ka --------------- |
| 1000V -----------|170m 4802-4835-------|3.8 × 10³ ~ 2.1 × 10⁷ ------|80ka ----------------- |
| 1300V -----------|170M31/41/51 Seri-|6.5 × 10³ ~ 4.3 × 10⁷ ------|50ka ----------------- |

‌2. Seri flat-end‌
Mengadopsi desain alur lelehan berbentuk V ganda, dukungan:

Aplikasi Sistem DC (DC1500V, T Kurang dari atau sama dengan 10ms)
Level Perlindungan IP54 Opsional (EN60529)

Iv. Spesifikasi Seleksi Rekayasa
‌1. Koefisien Derating Tegangan‌

U_sebenarnyaLebih besar dari atau sama dengan 1,1 xU_sistem x K_t(Koefisien Suhu, Ambil 0.85@40 derajat)

2. Prinsip pencocokan saat ini‌

Continuous Current: i _ {fuse} lebih besar dari atau sama dengan 1,25 × i _ {muat rms}
Surge Current: i²t _ {fuse} lebih besar dari atau sama dengan 1,5 × i²t _ {Surge}

‌

3. Spesifikasi Instalasi‌

Tekanan kontak: lebih besar dari atau sama dengan 25N · mm² (standar DIN43653)
Jarak disipasi panas: sekering yang berdekatan lebih dari atau sama dengan 30mm (kondisi pendinginan udara paksa)

europeansquarefuse500voltdcfusemevseriesfusehighcurrentfuse

V. Solusi Adaptasi Lingkungan Khusus
‌1. Koreksi ketinggian tinggi‌
| Altitude (M)|Faktor Koreksi Tegangan|Faktor Koreksi Saat Ini |
|-----------------|----------------------------------|----------------------------------|
| Kurang dari atau sama dengan 2000--------|1. 0-----------------------------|1. 0----------------------------- |
| 3000----------| 0.91---------------------------| 0.95----------------------------|
| 4000----------| 0.82---------------------------| 0.89----------------------------|
‌

2. Aplikasi di lingkungan harmonik‌
Dianjurkan untuk meningkatkan faktor penurunan harmonik:

K_h=1/(1+0.1×Thd_i²)(Thd_iLebih besar dari atau sama dengan 20)

Vi. Sertifikasi dan Pengujian Teknis
1. ‌Type item tes‌

Tes kenaikan suhu (IEC 60269-1: 2006 Klausul 8.4)
Verifikasi Kapasitas Breaking (IEC 60269-4 Lampiran A)
Tes Daya Daya (1000 Operasi Mekanik)

2. ‌ aksesori opsional‌

Indikator sekering (output kontak kering, 250V/2A)
Modul Pemantauan Jarak Jauh (Mendukung Modbus RTU Protocol)

UL IEC Fuse power fuse

Dokumen teknis ini sesuai dengan persyaratan sistem BS88/IEC60269. Pilihan aktual perlu dikombinasikan dengan parameter operasi tertentu. Disarankan untuk mengirimkan kurva karakteristik beban ke tim dukungan teknis untuk verifikasi simulasi.
